从哪里来：结构工程师的能力要求
第一篇说了”什么是结构工程师”，这一篇来拆开看：一个结构工程师，到底需要什么能力，哪些事情做得好，才算真的入了门。
能力全图：三层楼

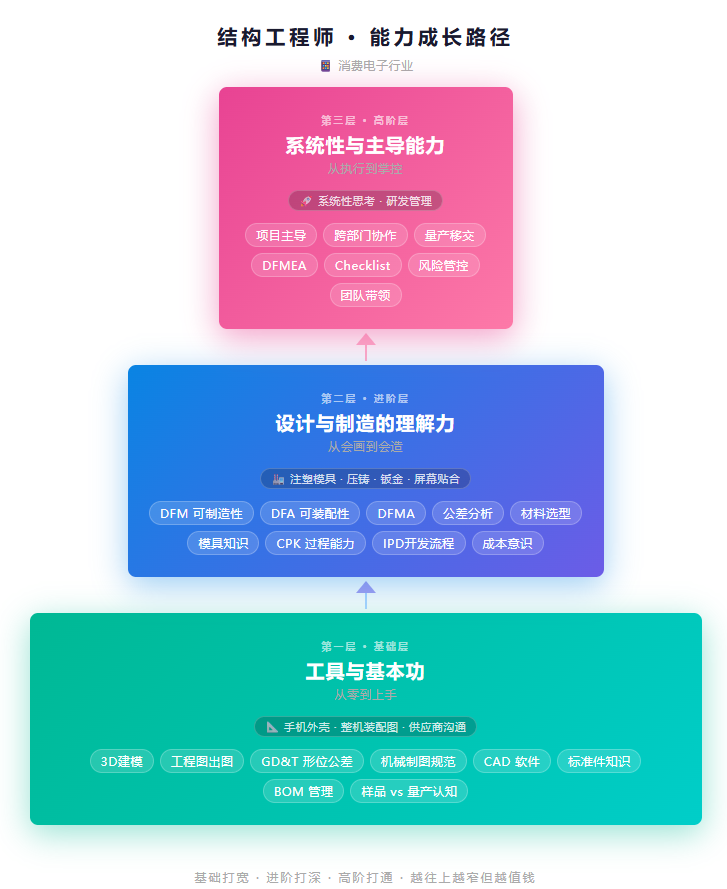

我画一张简化图，把结构工程师的能力分成三层：
第一层：基础层——工具和基本功 第二层：进阶层——设计和制造的理解力 第三层：高阶层——系统性和主导能力
大部分人卡在第二层上不去，不是因为不够聪明，是因为没有人告诉过他第二层到底要学什么。
1. 第一层：基础层——工具和基本功
3D建模：Creo等3D软件，至少精通一款
这是入口工具，没什么好说的。但很多人不知道的是：建模能力在头两年最重要，之后就是熟练度问题，不是核心竞争力。
真正拉开差距的，是后面的事情。
工程图纸：看得懂、画得出，公差标注准确
图纸是工程师和工厂之间的语言。
一张图纸交出去，工厂能不能看懂你的意图，公差标注合不合理，基准标注清不清楚——这些决定了开模的效率和准确性。
我见过新人画的图纸，公差标注了一堆，但关键尺寸反而没标；基准乱选，装配的时候根本对不上。—不过想想当年我也一样，哈哈哈
图纸这件事，看起来简单，做干净、做准确，是需要时间和项目喂出来的。
材料与工艺基础：知道塑料和金属是什么脾气
手机外壳用什么材料？主流是PC、PC+GF等等，但是不同材料的强度、收缩率、耐温特性都不一样。
这些知识不是背下来的，是做项目的时候，碰到一次问题，记住一次，慢慢积累起来的。
说句实话，这个是一个长期的过程，需要经历才能成长。
2. 第二层：进阶层——设计和制造的理解力
这一层，才是真正区分”画图员”和”结构工程师”的分水岭。
DFM：面向制造的设计
DFM的核心问题是：你画的那个结构，工厂到底能不能做出来？
壁厚均匀的图纸，不等于能注塑；倒角标准的模型，不等于模具能开好；卡扣设计看起来漂亮，装配上可能直接把工人干崩溃。
懂DFM的工程师，在出图之前脑子里就有模具；不懂DFM的工程师，在量产线上才能”惊喜”地发现问题。
做DFM最重要的方法：去工厂，带着你的图纸，对照实物看。
哪些地方和想象不一样？哪些结构供应商说做不了？哪些地方良率低？
这些反馈，才是DFM真正的教科书。
DFA：面向装配的设计
DFA的核心问题是：装配工人能不能把这个零件装上去，装得准，还不出错？
一个产品可能有几十上百个零件，每个零件的装配顺序、定位方式、防错结构——这些全要在设计阶段想清楚。
防错设计是DFA里最重要的一环：怎么设计，才能让工人装反了装不进去、装错了机器会报警？
做得好，产线效率高，不良品少。做不好，天天返工，成本爆炸。
公差分析：让数字替你说话
手机装饰件和镜片的间隙是0.05mm。这个0.05mm是怎么来的？
每个零件在加工时都有误差——手机装饰件公差±0.05mm，镜片玻璃有±0.03mm……这些误差叠加在一起，结合最终装配出来的间隙，可能就是0.05±0.05mm，具体以实际项目范围确认。
公差分析，就是算清楚这个叠加链——哪些尺寸必须严格控制，哪些可以放宽。
做不好公差分析，量产的时候良品率会给你上一课，而且是当众上的。
3. 第三层：高阶层——系统性和主导能力
DFMEA：系统性地识别风险
DFMEA，意思是”设计失效模式与影响分析”。
翻译成人话就是：在产品出问题之前，先把可能出问题的点全部列出来，提前想好应对方案。
听起来像是在写文档，但它真正的作用是：逼着工程师系统性地思考——这个零件会怎么坏？坏了之后会影响什么？概率有多大？怎么预防？
做DFMEA不保证产品不出问题，但它能大幅降低”没想到”的情况。
能把客户需求转化为落地的设计要求
把”客户想要什么”拆解成”设计要做到什么”进行落地。
比如用户说”手感要好”，这句话太模糊了。这就要逼着你把这个模糊的需求，变成具体的、可测量的设计指标：按键行程多少毫米、按力多少牛顿、回弹时间多少毫秒。
这个能力，在和产品经理、ID设计师、质量工程师、测试工程师沟通的时候，非常有用。
主导能力：从完成分配的任务，到发现没人发现的问题
这是第三层里最重要的一项，但不是技能，是状态。
主导的意思是：你不只是完成别人交代的事情，而是能站在全局看一个产品，主动发现风险、推动改变、协调资源。
做到这一点，才算真正能独当一面。
4. 手机结构工程师的专属挑战
说完了通用能力图，说几个手机结构工程师特有的挑战——这些是消费电子行业特有的工程问题，不是所有结构工程师都会遇到，但做手机的必须面对。
热设计
手机处理器性能越来越强，发热量越来越大。怎么把热量散出去，又不影响外观，还要控制成本？
这涉及散热结构（石墨片、热管、VC均热板）、材料选择（散热凝胶、铜箔等等）、结构开孔——每一步都是权衡。—-现在都加上风扇了，太COOL，也太卷了
天线设计配合
5G时代，天线数量增加，频段更多，对净空的要求更高。金属边框怎么设计、摄像头位置怎么避开天线辐射区——结构和天线工程师之间的配合，是手机结构工程师的日常。
防水与散热的矛盾
防水需要密封，密封阻碍散热。这是一个没有完美解的问题，只能在两者之间找平衡。
IP68要过，但手机发热不能降频——结构工程师要在密封结构和散热结构之间找到那个临界点。
堆叠设计
手机内部空间寸土寸金。电池要更大、主板要更小、摄像头要更凸出——这些需求全都挤在一起，互相打架。
结构工程师的日常工作，就是在这巴掌大的空间里，把每一个零件都安排好，让它们既不互相干扰，又能在跌落、碰撞、温度变化的时候保持可靠。
5. 一个结构工程师的日常时间分配
很多人以为结构工程师一天8小时或者说整个设计评估阶段都在画图。
实际上，大概是这样的：
- 画图：约30-40%
- 跨部门沟通（与ID、硬件、测试、采购）：约20-25%
- 开会（方案评审、模具评审、项目进度会）：约15-20%
- 打样跟进、样品验证：约10-15%
- 解决问题（产线异常、测试失败、客诉处理）：不稳定，但往往占用最多精力
越往后走，画图的时间占比越低，沟通和协调的时间占比越高。
这也意味着：如果你只会画图，不会沟通，那你的天花板会很低。
6. 入职结构工程师后最常见的几个坑
坑一：只画图，不去工厂
画图画了两年，发现自己还是不知道零件是怎么做出来的。每次去工厂都像开盲盒，供应商说什么就是什么，没有自己的判断。
这个坑，迟早要填。早填比晚填好。
坑二：遇到问题就改图，不分析根因
测试没过，改图。再没过，再改。改到第20版，换了个供应商，过了。
但你永远不知道到底是哪个问题导致的，下次遇到类似问题，还是抓瞎。
结构工程师最值钱的能力之一，就是找到根因。这比解决问题本身更重要。
坑三：埋头做事，不积累知识
每个项目都遇到类似的问题——卡扣断裂、缩水变形、防水失效——但每次都从零开始，没有记录，没有总结。
好的结构工程师，会建自己的经验库/Lessons Learned/checklist。遇到一个问题，解决一个，记录一个。下次遇到类似的，效率翻倍。
坑四：不会表达，让数据替你说话
你做了一个方案，觉得结构没问题，但供应商、采购、产品经理都不接受。
怎么办？用数据。
良品率数据、公差分析结果、DFMA检查表、失效案例——这些数字和文档，比口头争论有效十倍。
7. 最后
有人问过我一个问题：”你觉得结构工程师这个岗位，最难的地方在哪里？”
我说：“你永远在别人的约束里工作。”
ID有ID的约束，硬件有硬件的约束，采购有采购的约束，工厂有工厂的约束——你永远在有限的条件下，找到那个”勉强可以接受”的方案。
但也正是这些约束，让这份工作变得有意思。
没有约束的设计，不是工程，是艺术。
而结构工程师的价值，恰恰在于——在约束里，把事情做成。
写于 2026 年04月12日，东莞，工作第五~六年。
欢迎在评论区聊聊，你在哪个层次上遇到过哪些困惑。
作者：一个在东莞做了五年手机结构工程师的普通人
